Lämplig för Cummins Generator Radiatorer Tillverkare

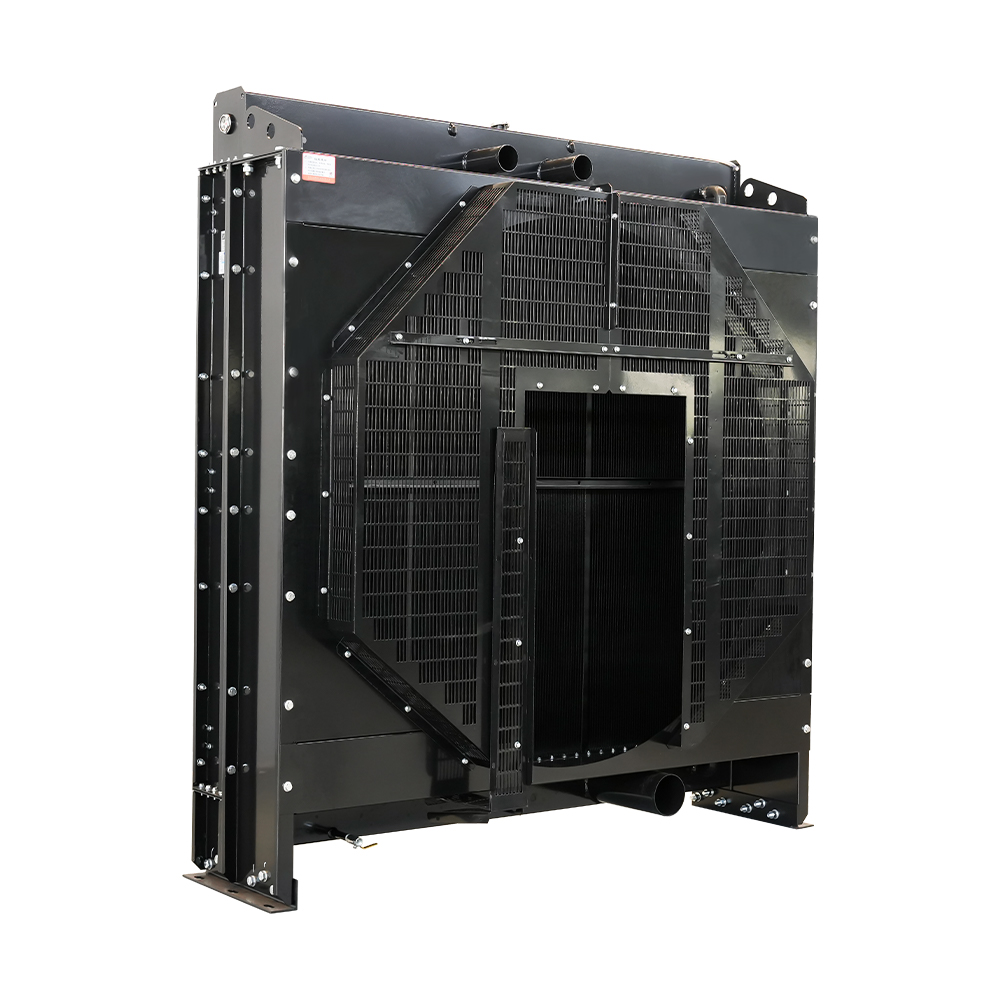

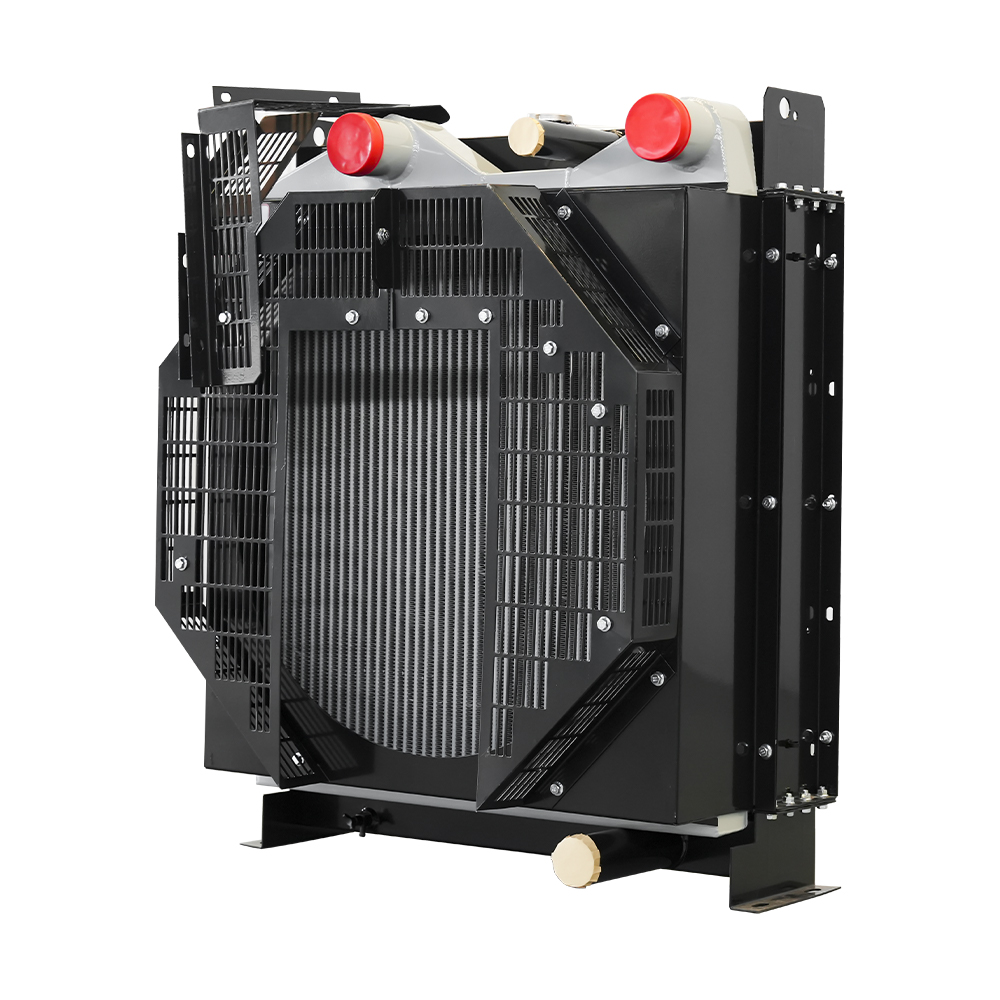

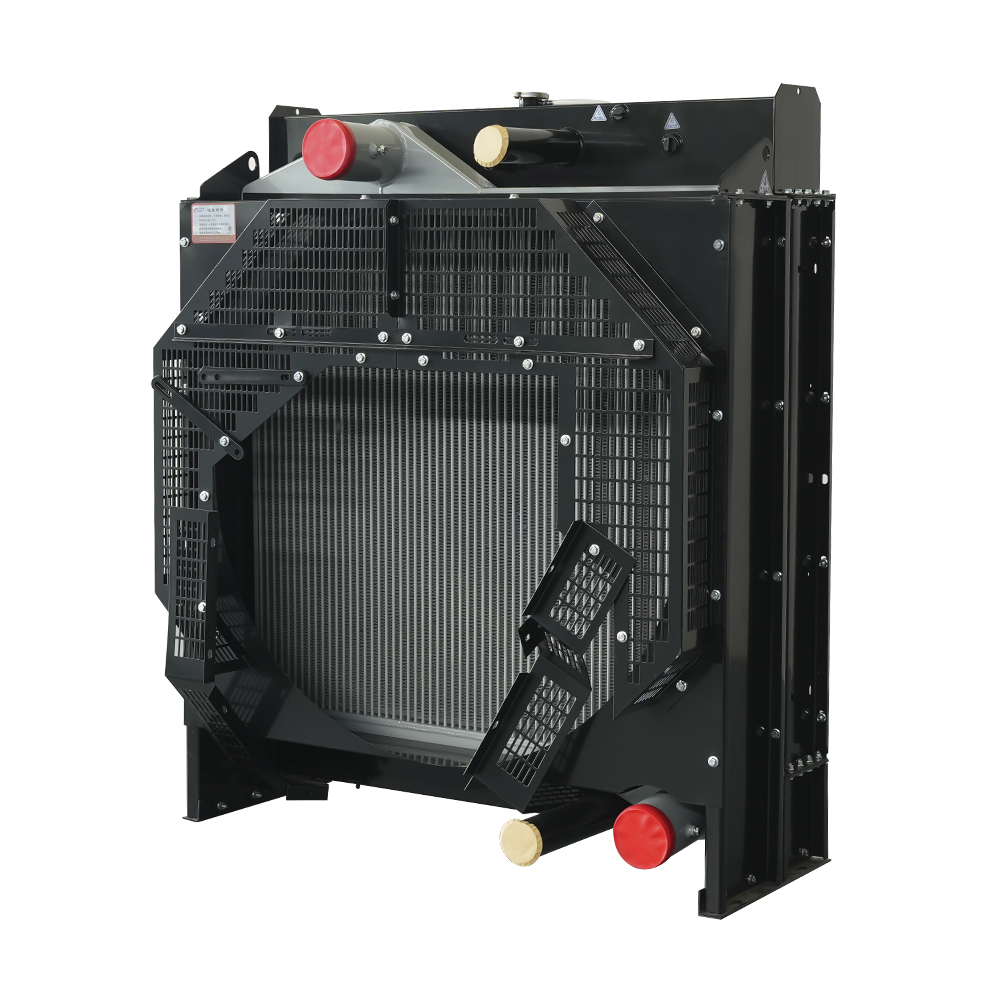

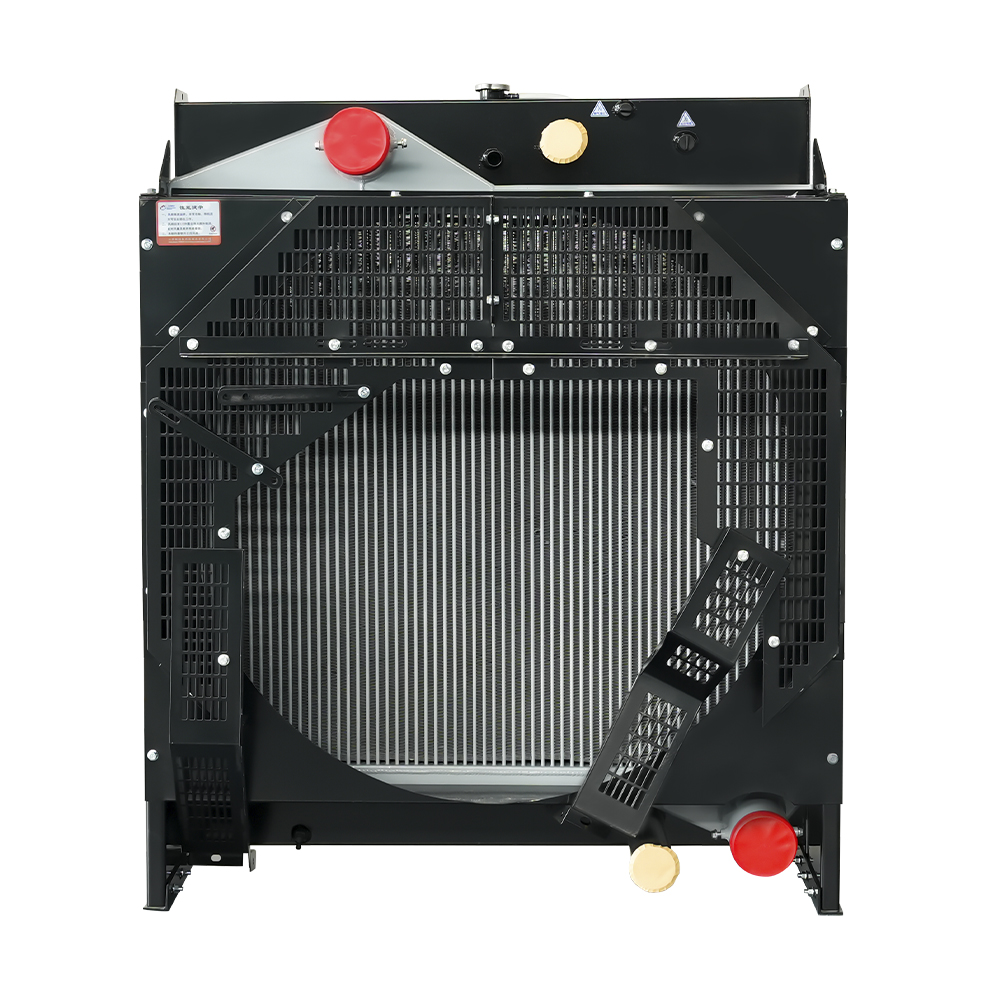

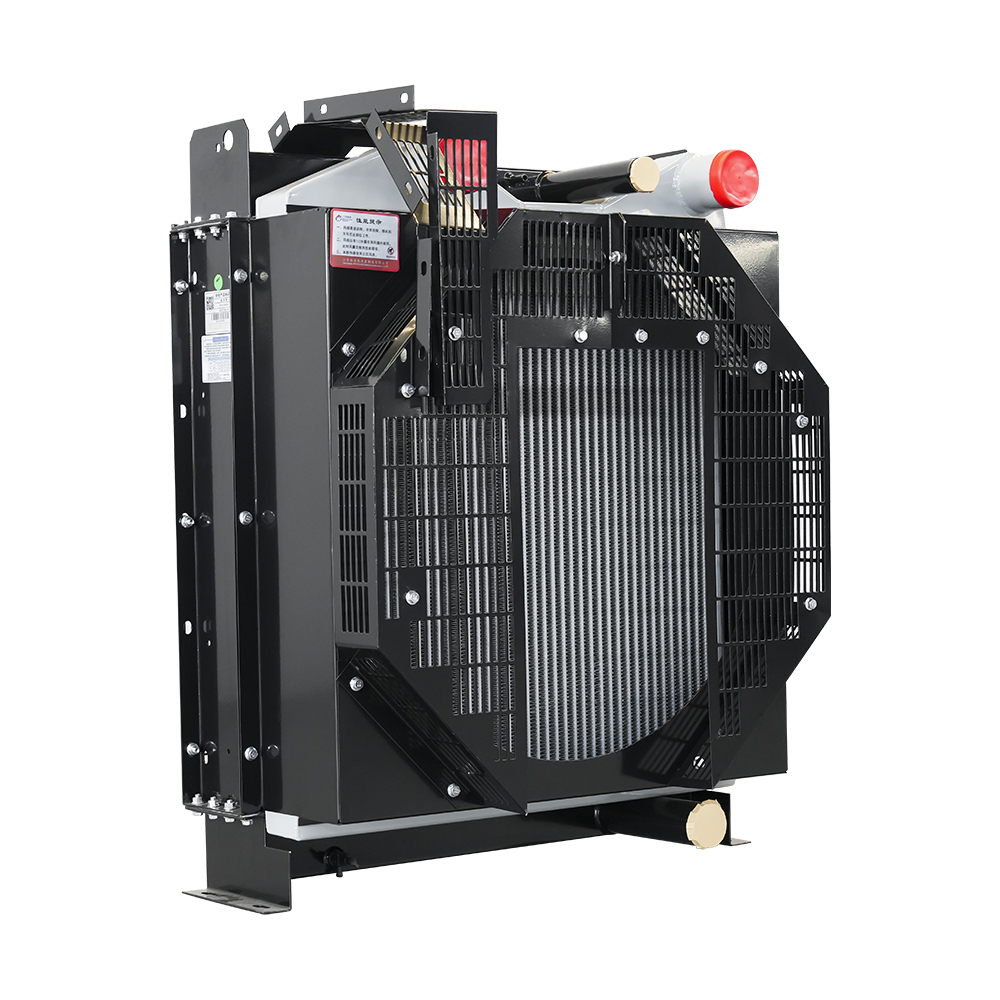

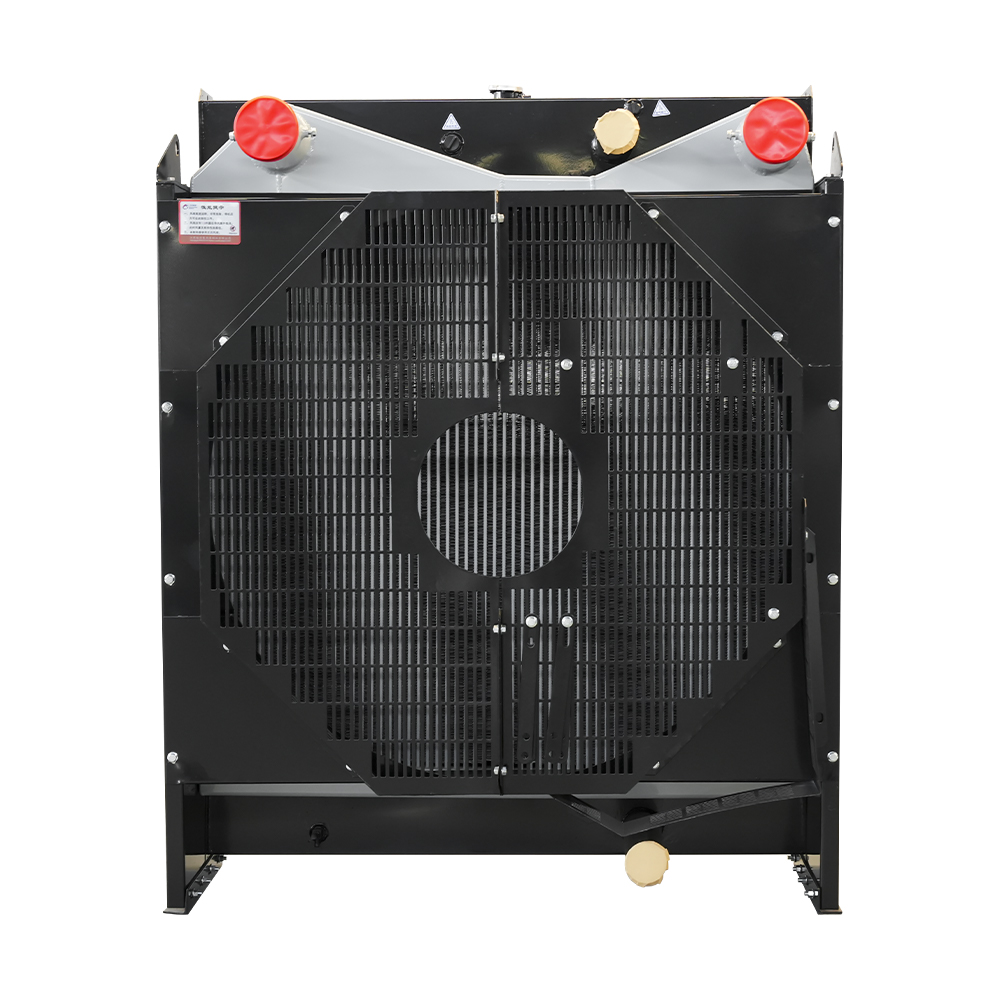

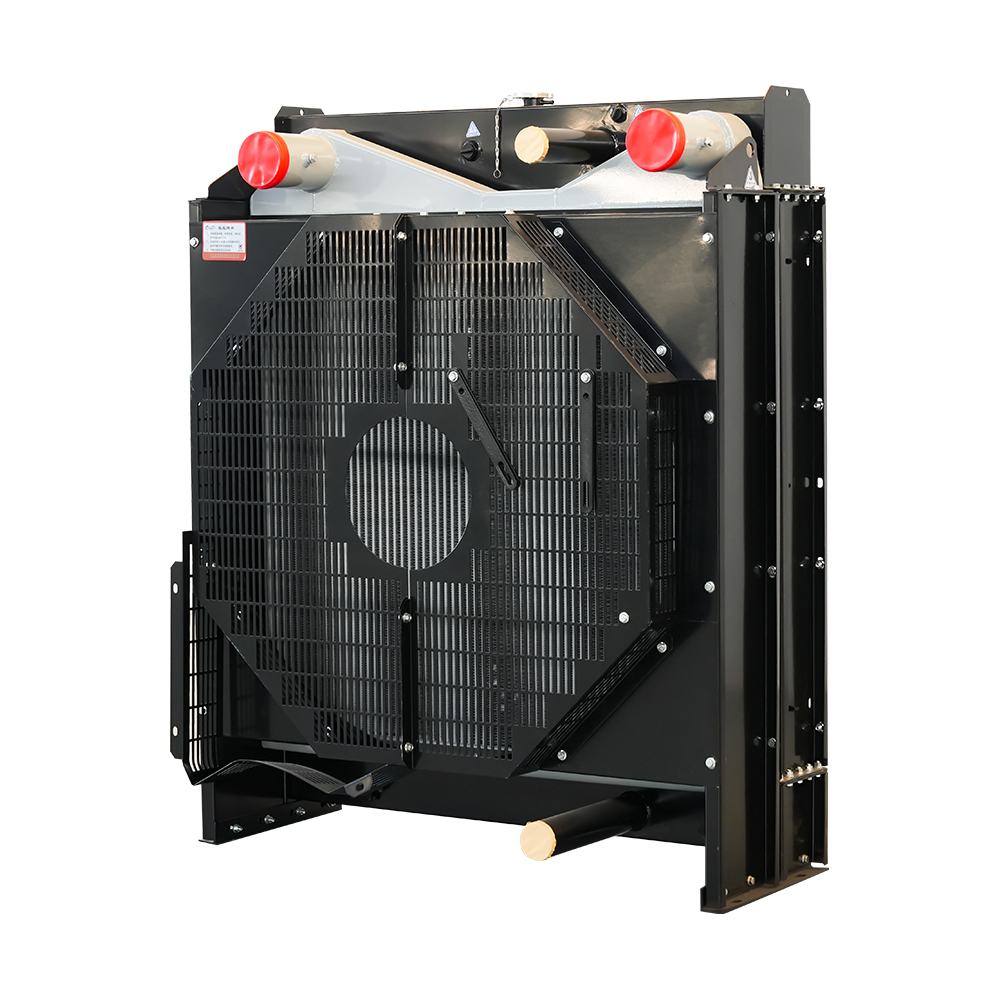

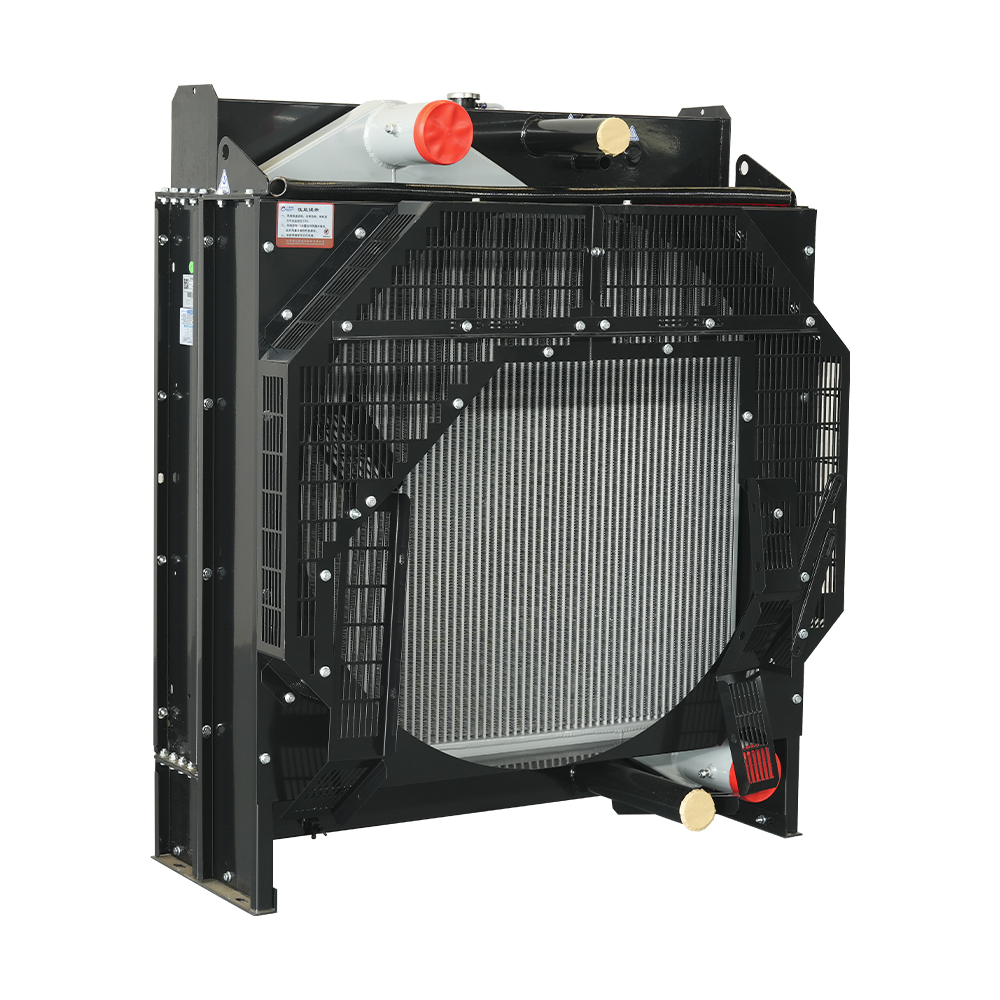

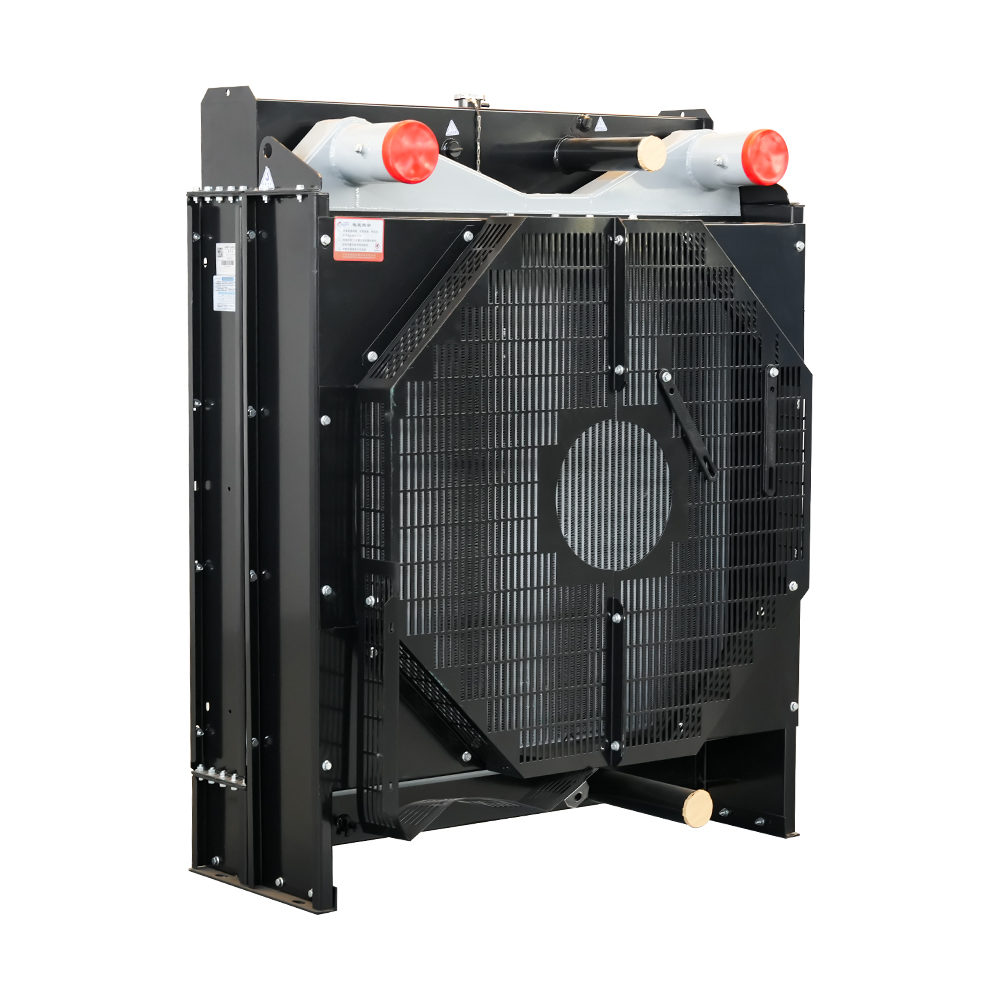

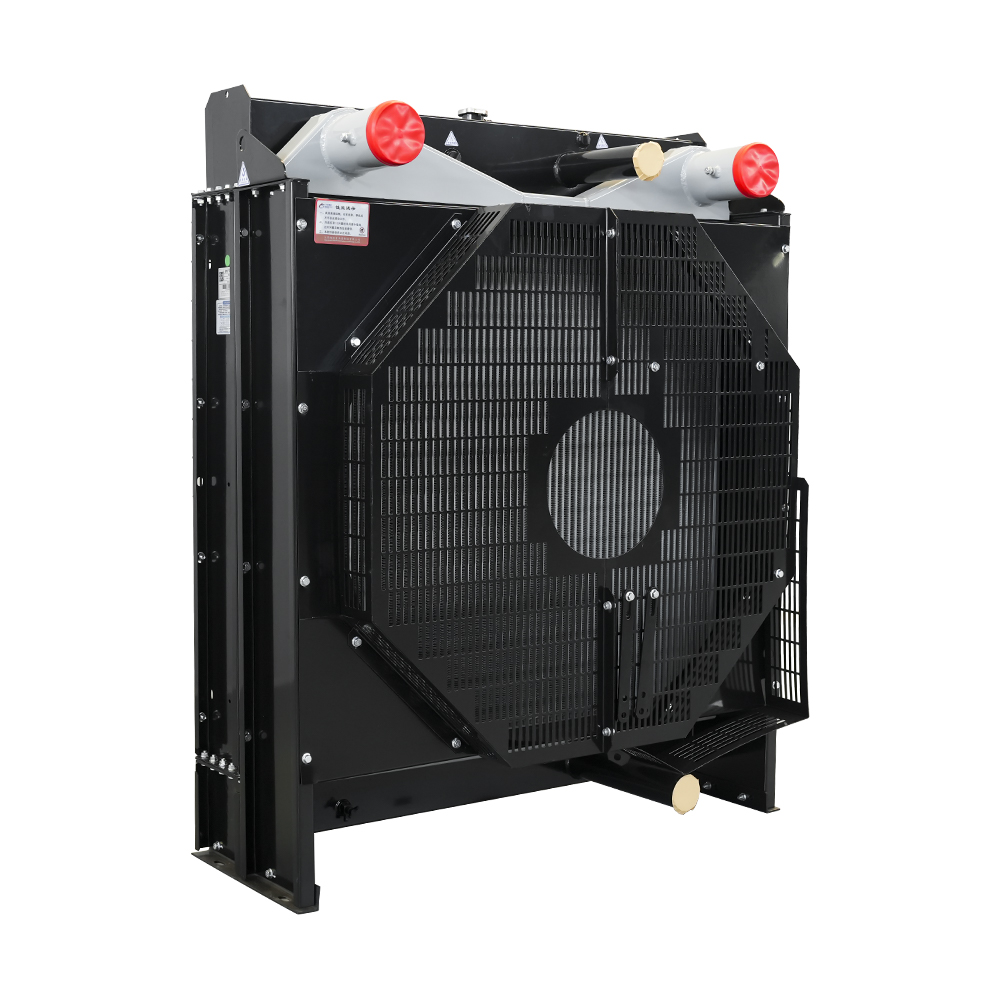

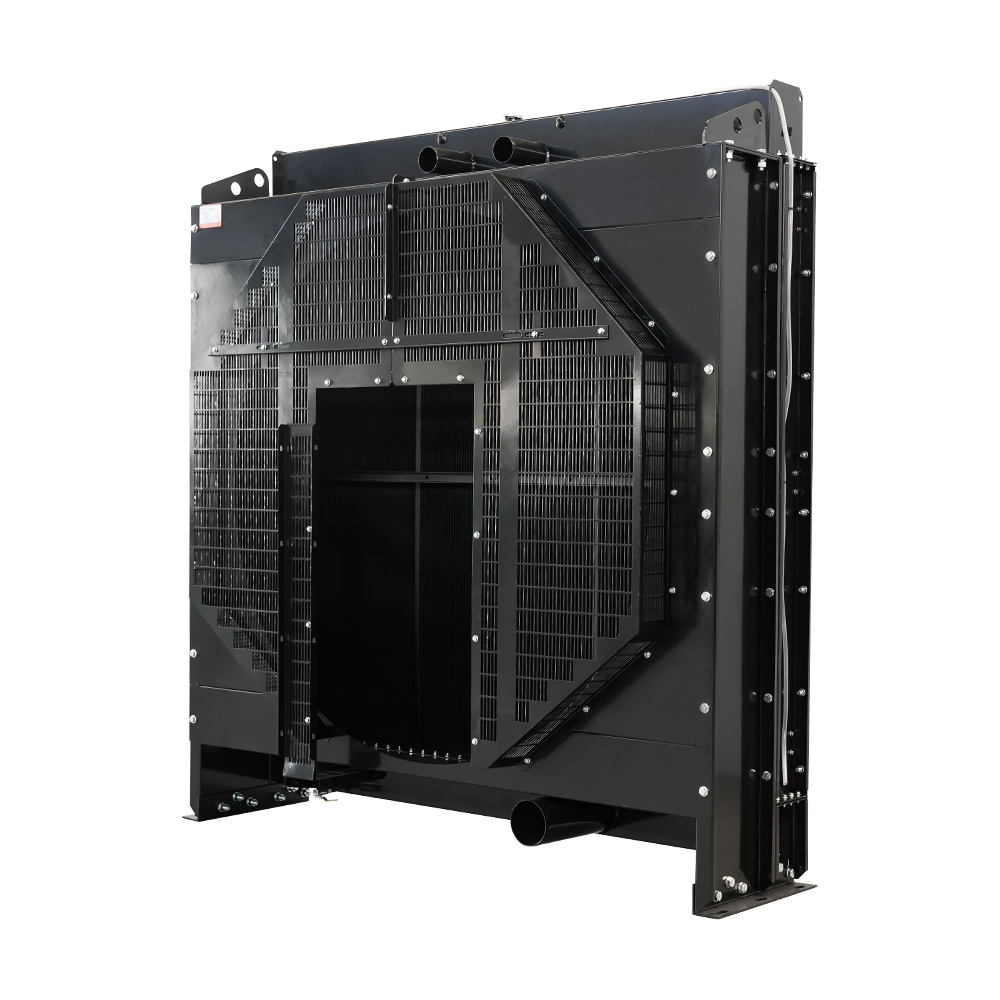

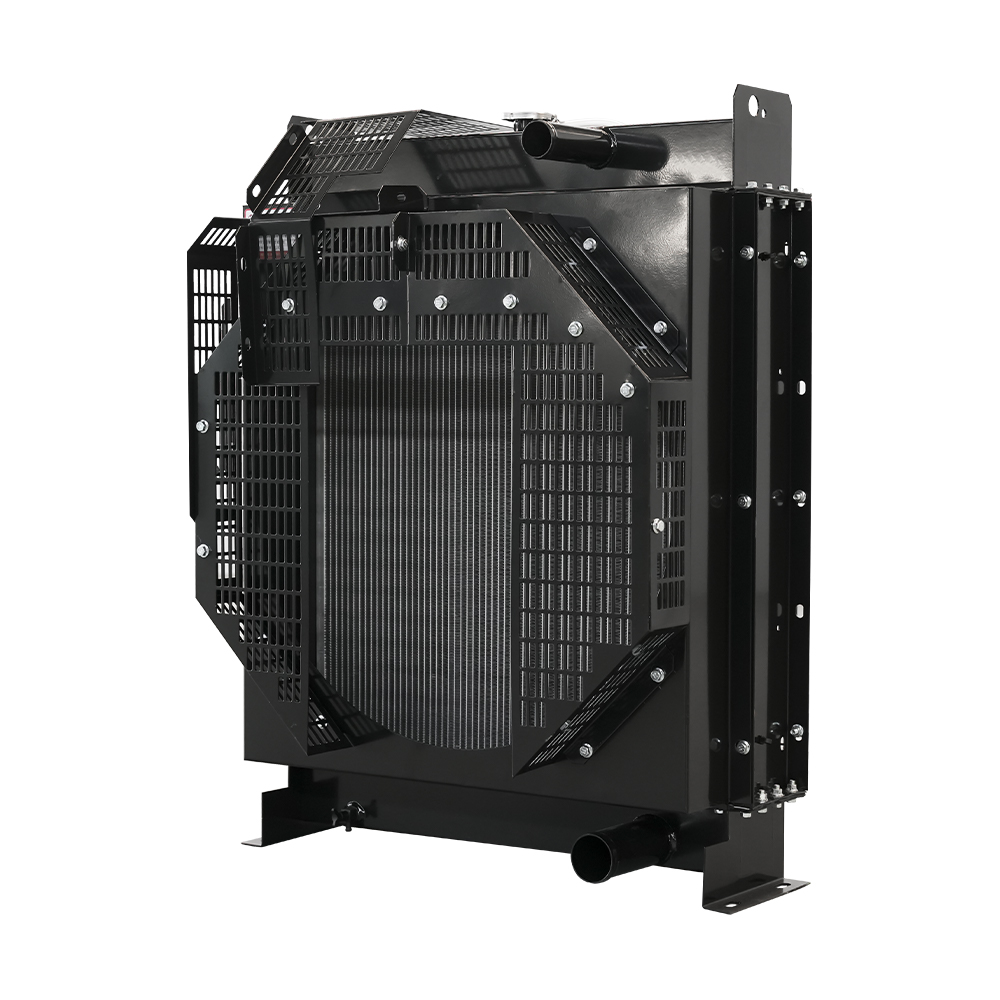

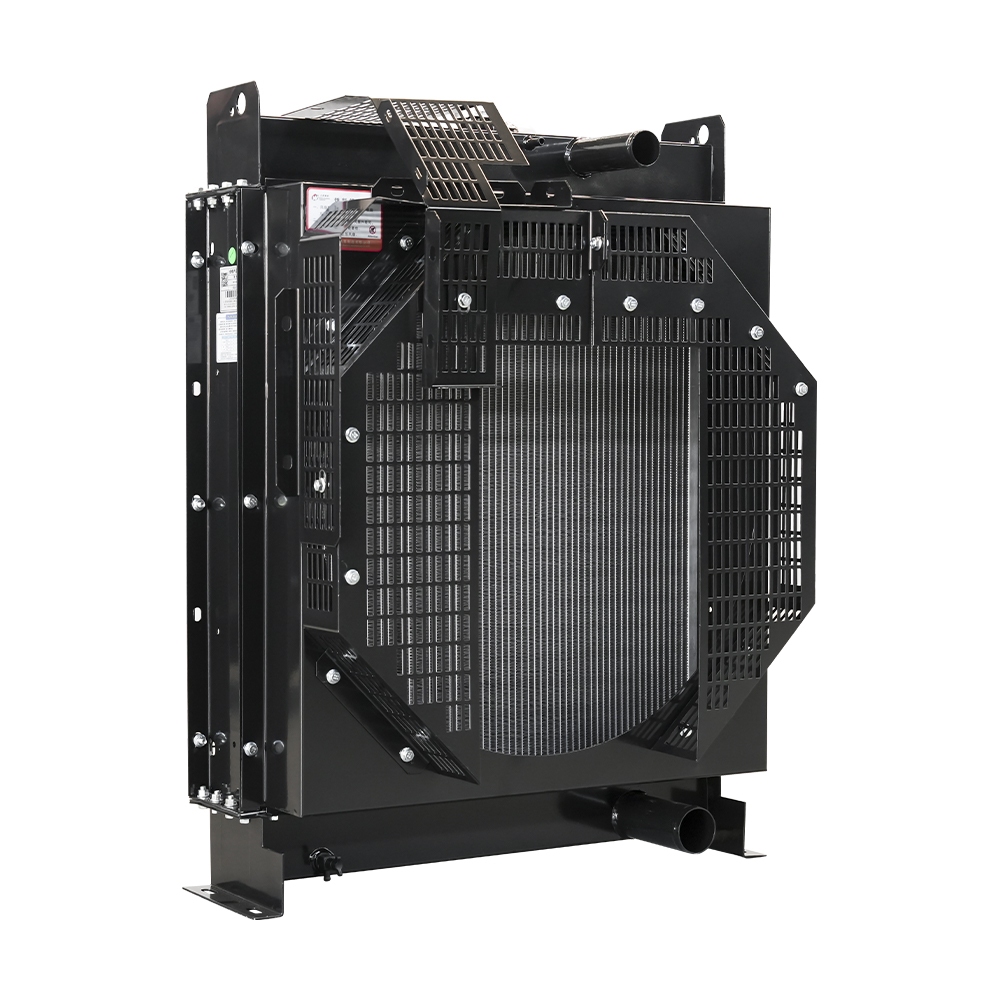

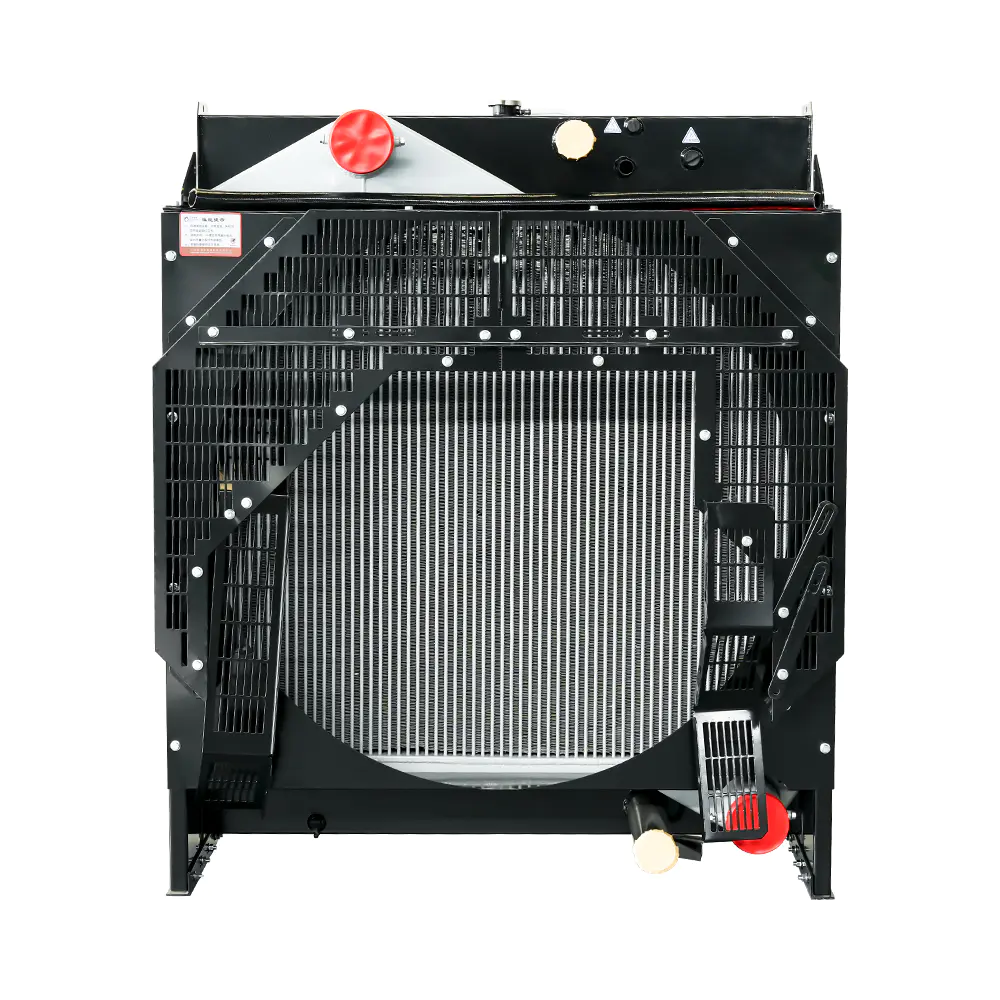

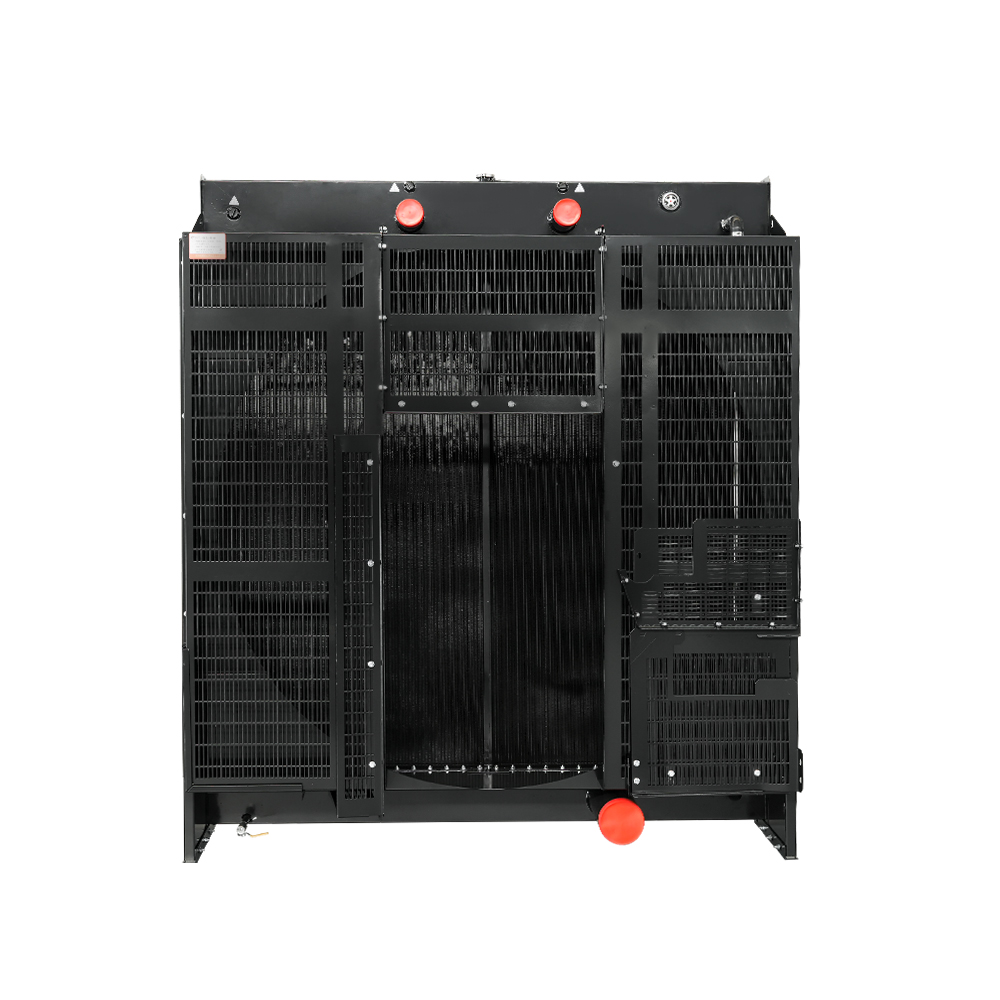

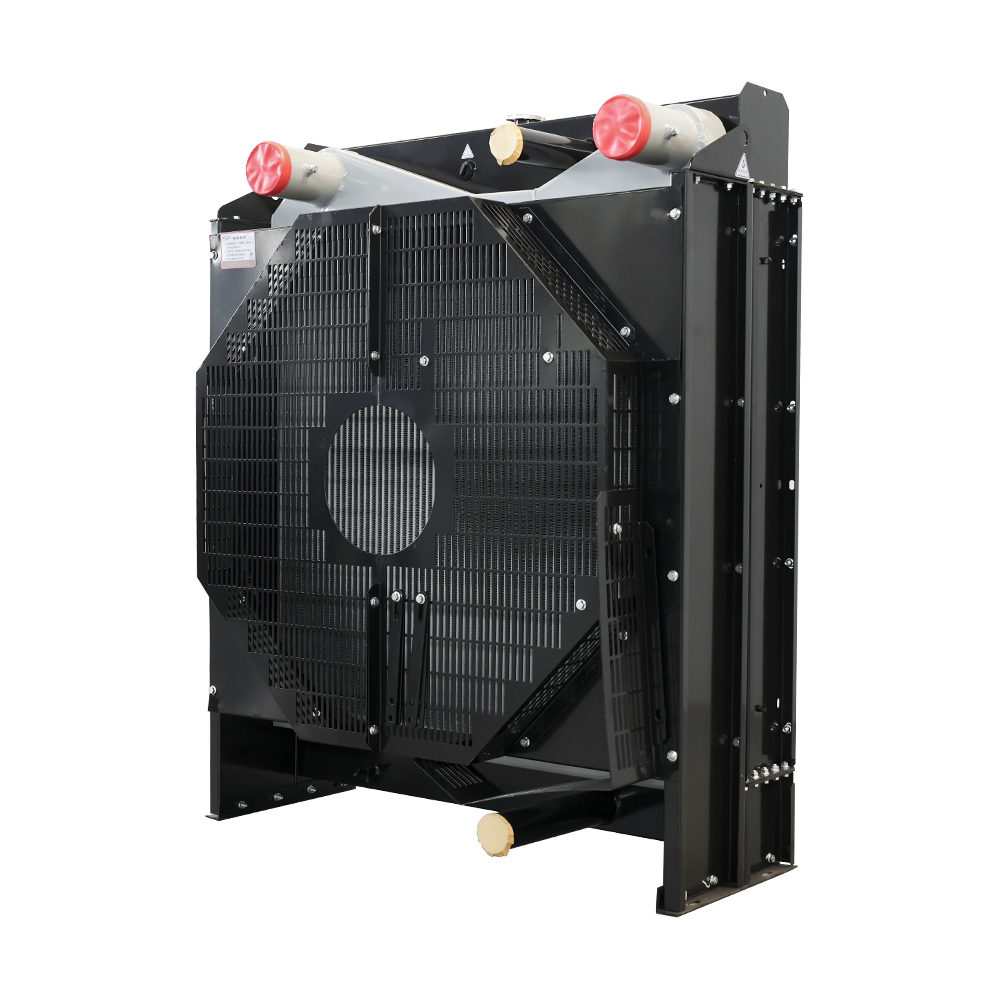

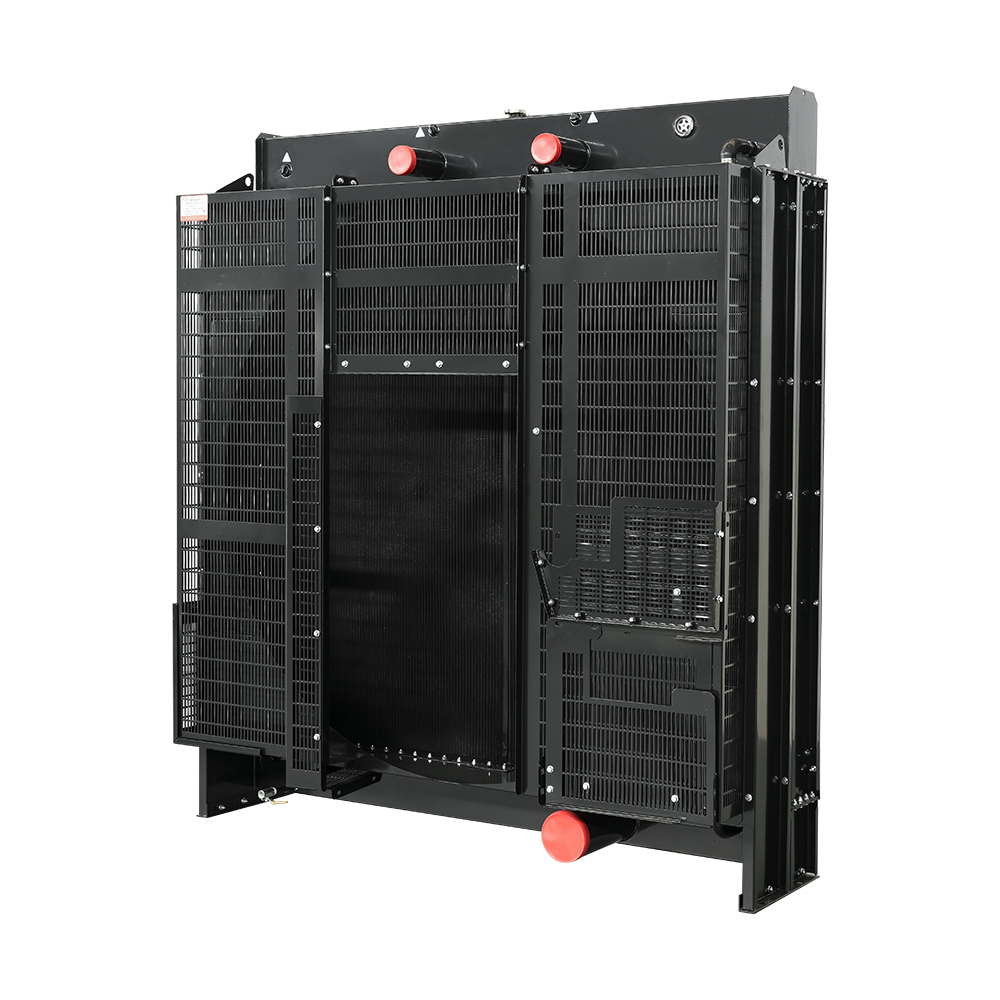

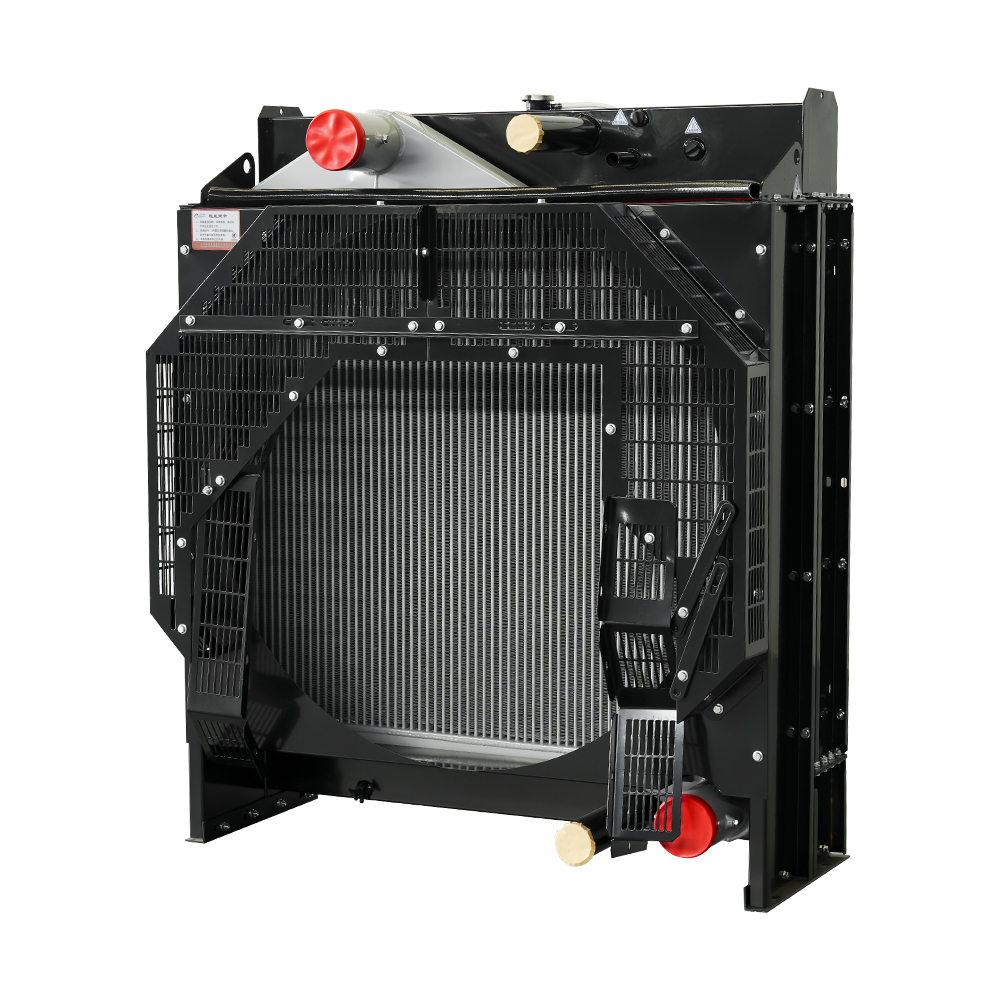

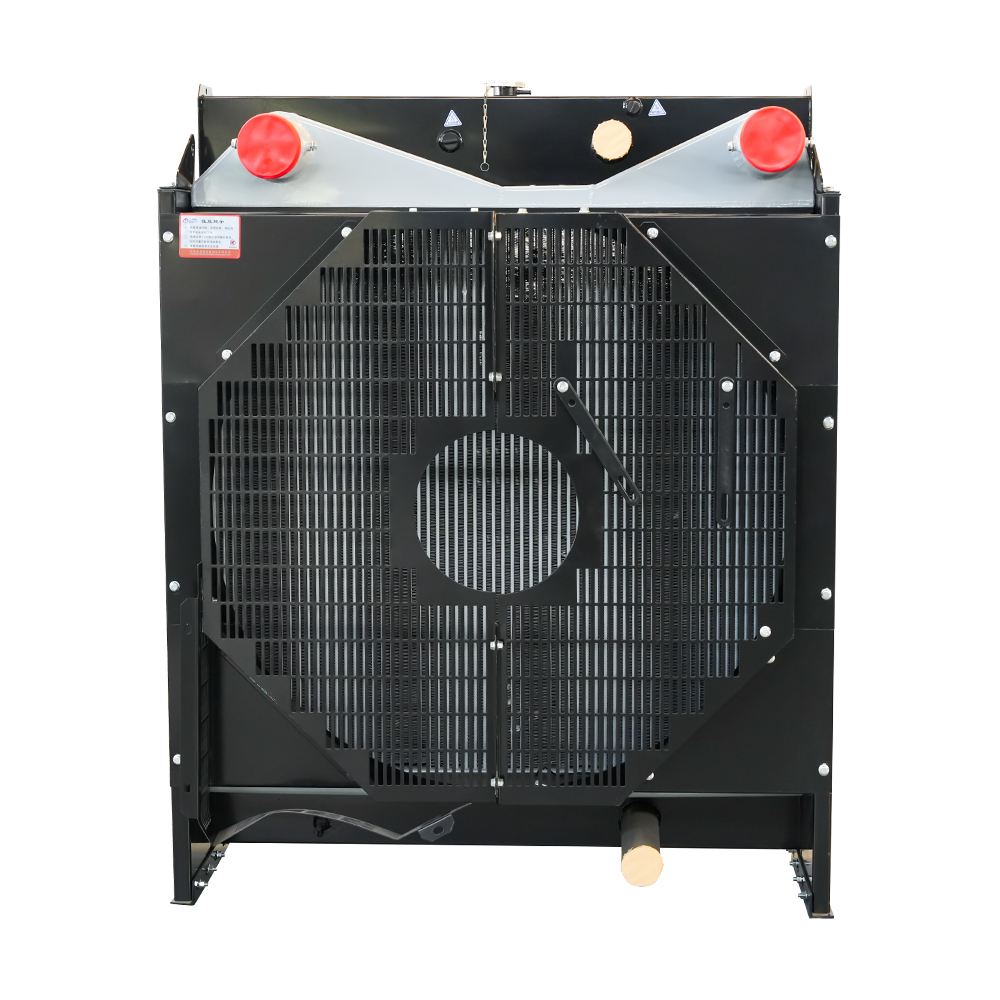

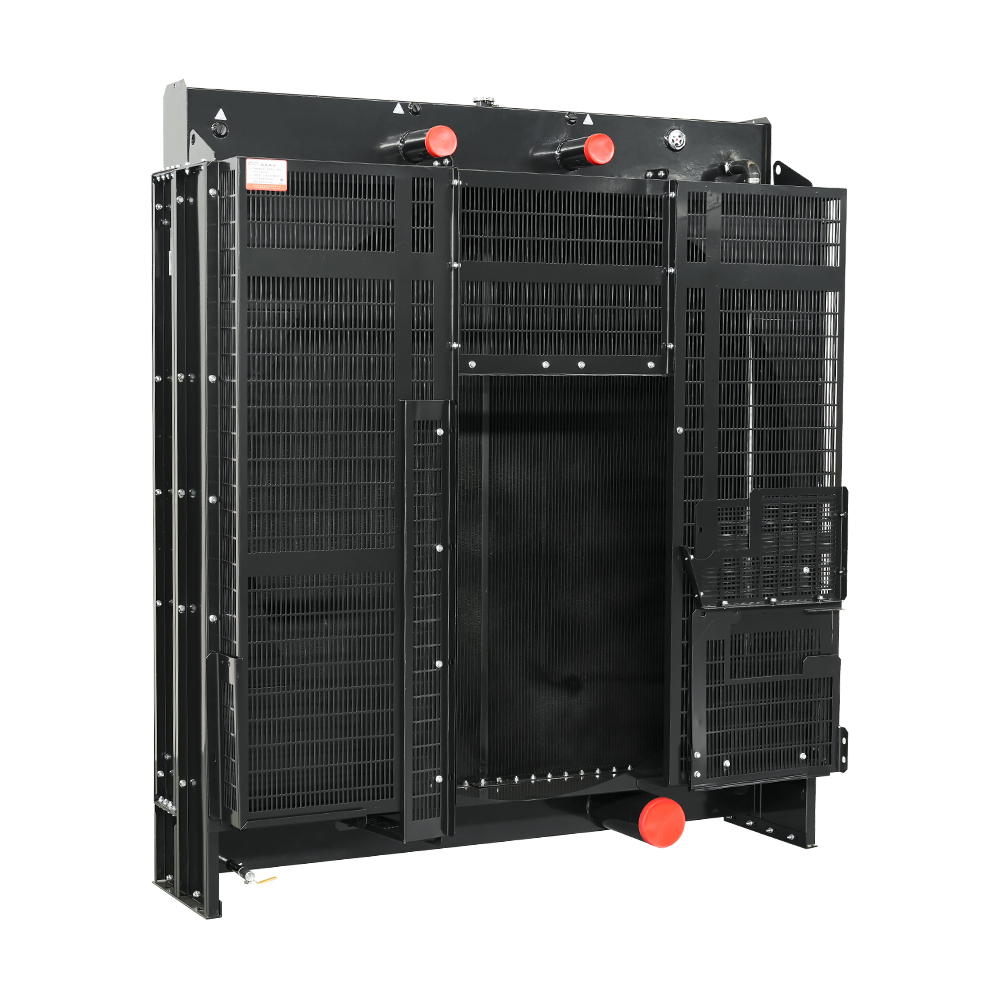

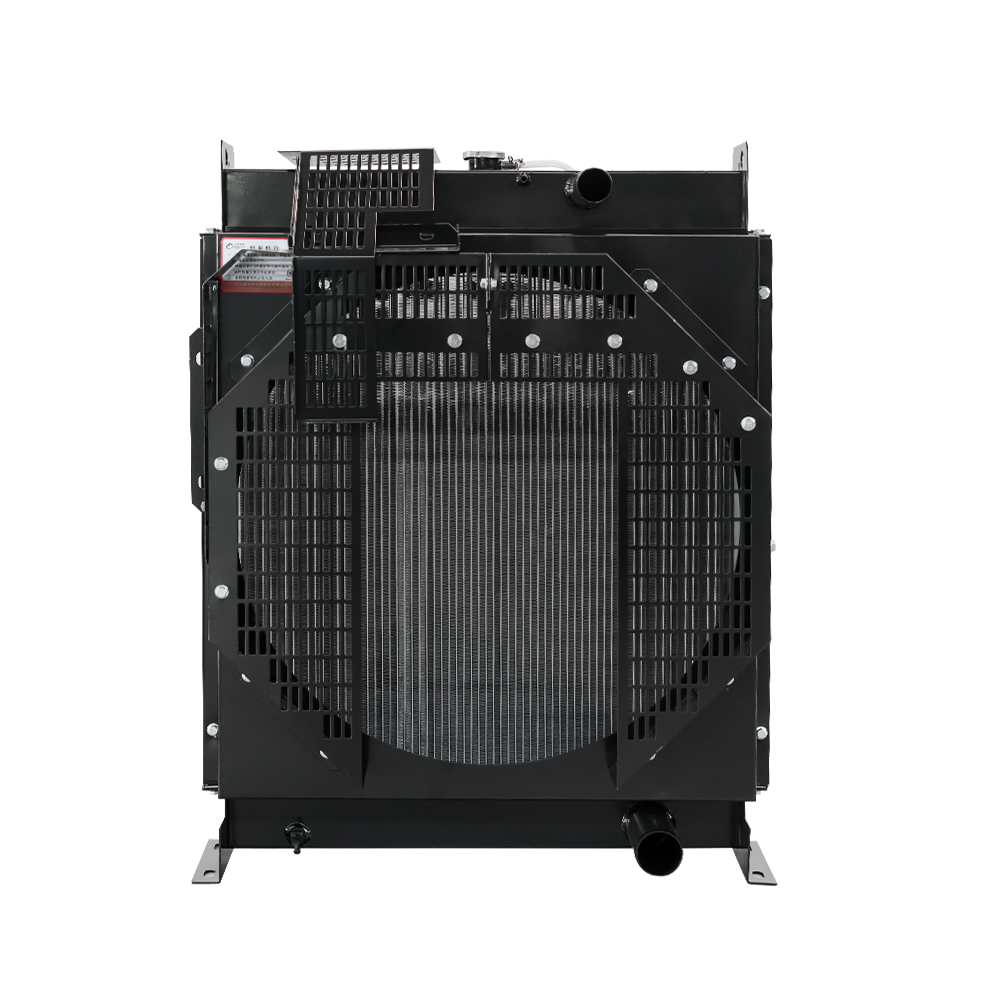

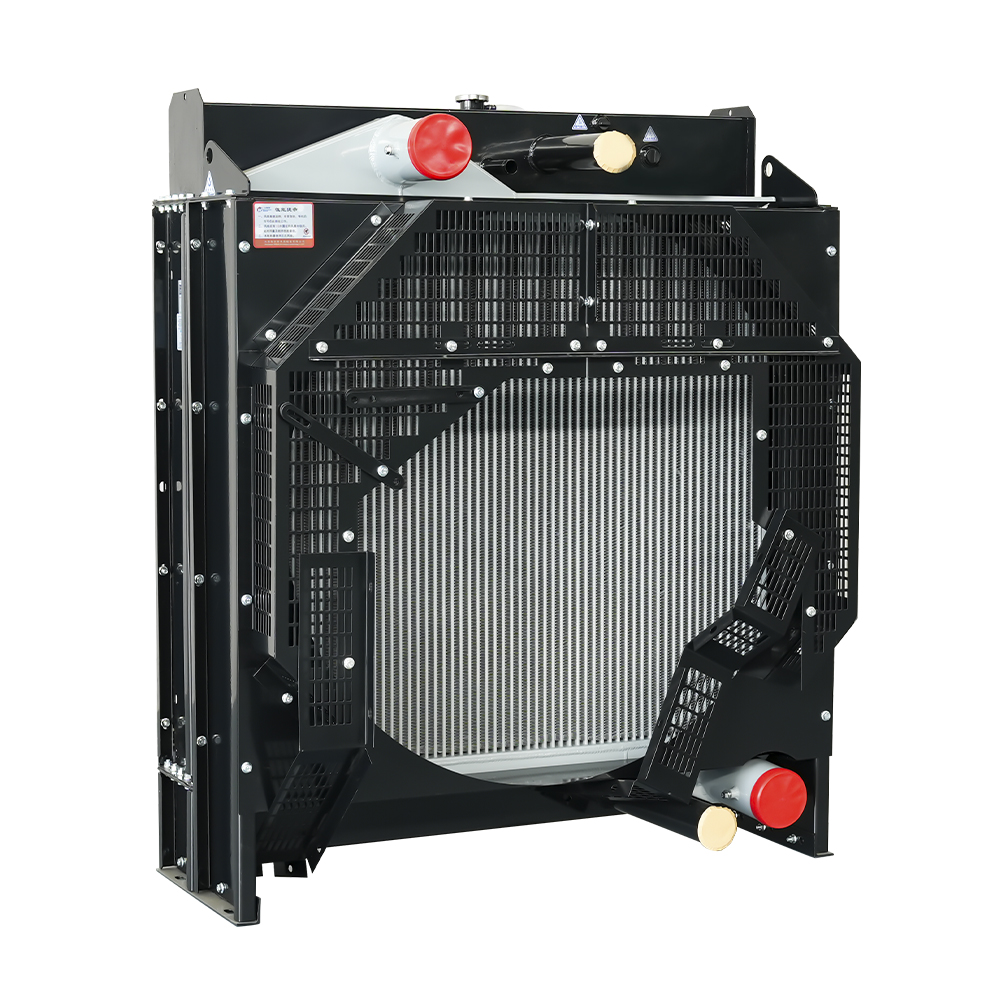

Cummins Generator Radiatorer: Full serietäckning

Vi tillverkar och levererar precisionskonstruerade radiatorer för alla större Cummins generatorserier — från kompakta enheter i B-serien till QSK-plattformar i megawattklass. Varje kylare är designad för att matcha den specifika värmeavvisningsprofilen, kylvätskekretskonfigurationen och installationskraven för målmotormodellen. Nedan följer en serie-för-serie-översikt som hjälper dig att hitta rätt kyllösning.

B-serien och C-serien — 17 till 275 kVA

B-serien (4BT, 4BTA, 6BTA, 6BTAA) och C-serien (6CTA, 6CTAA) är bland de mest använda Cummins-motorerna i kommersiella generatoraggregat. B-seriens radiatorer används vanligtvis motormonterade, remdrivna fläktkonfigurationer med kärnor av aluminium eller koppar-mässing. C-seriens motorer introducerar turboladdad efterkylning, vilket kräver kylare med integrerade laddluftkylare (CAC) sektioner eller en separat efterkylarkärna.

Viktiga urvalsfaktorer för detta sortiment inkluderar fläktdiameterkompatibilitet, anslutningsstorlek för topptank och bottentank samt om installationen är öppen eller kapell. Motordrivna (fjärrstyrda) varianter finns tillgängliga för inomhus- eller containerinstallationer där luftflödet måste separeras från motorrummet.

Täckta modeller: 4BT3.9-G2, 4BTA, 4BTA3.9-G13, 6BTA, 6BTAA, 6CTA, 6CTAA, 6CTAA8.3-G9 och motordrivna varianter.

F-serien och Z-serien — Kompakta och modulära plattformar

F-serien (F2.8) är konstruerad för lätta och uthyrningsanläggningar där kompakt fotavtryck och snabb implementering är prioriteringar. Dess kylarpaket är dimensionellt begränsat, vilket gör exakt kärndimensionering och höljespassning avgörande för att undvika recirkulationsförluster.

Z Series (6ZTAA13) motorer driver 400–550 kVA generatoraggregat och har högre värmeavvisande belastningar som kräver radiatorkärnor i större format med utökat fendjup . Både fläktdrivna och motordrivna konfigurationer finns tillgängliga. Den motordrivna kylaren 6ZTAA13-G4-D har till exempel ett 1575×1286×1135 mm kuvert och 152 m² värmeavledningsyta .

Täckta modeller: F2.8-G3, 6ZTAA13-G3, 6ZTAA13-G4, 6ZTAA13-G4-D.

L-serien — 6LTAA9.5 (275–400 kVA)

6LTAA9.5-motorserien har en turboladdad och efterkyld konfiguration som ger en kylbehov med dubbla kretsar : mantelvattenkylning och en separat lågtemperaturladdluftskrets. Radiatorer för den här serien måste ge tillräcklig kärnarea för båda kretsarna utan att överskrida begränsningarna för monteringsutrymmet.

Den fläktdrivna radiatorn 6LTAA9.5-G1 når ett värmeavledningsområde på 74,9 m² , medan den motordrivna versionen utökar detta till 93,3 m² — Lämplig för installationer med hög omgivning eller höjder.

Täckta modeller: 6LTAA, 6LTAA9.5-G1, 6LTAA9.5-G1-D.

N-serien — NTA855 & NTAA855 (350–500 kVA)

N-seriens (NTA855, NTAA855) motorer är beprövade långa arbetshästar med betydande kylvätskeflödesvolymer. Deras radiatorer kännetecknas av stora fläktdiametrar (Φ850–Φ950 mm) och hög vattenkapacitet (30–65 L) , väsentligt för stabil termisk reglering under kontinuerlig primereffekt.

För applikationer som kräver fjärrinstallation - såsom generatoraggregat eller generatorrum - finns motordrivna horisontella vattentankkonfigurationer (WS-typ) tillgängliga, vilket gör att kylaren kan placeras upp till tiotals meter från motorn. Rördimensionering och statisk höjd måste beräknas noggrant att hålla sig inom motorns kylvätskepumpstryckkapacitet.

Täckta modeller: N855-DM, NTA855-G1/G1A/G2A/G4/P500, NTAA855-G7/G7A/G7A-D.

KTA19-serien — 400–700 kVA

KTA19- och KTAA19-motorerna är högeffekts turboladdade efterkylda enheter med betydande intercooler värmebelastningar kräver dedikerad ledning. Fläktdrivna radiatorer i denna serie använder fläktdiametrar upp till Φ1150mm och uppnår värmeavledningsområden från 57,3 m² (KTA19-G4) till 212,4 m² (KTAA19-G5) , beroende på variant.

För primärpumpstillämpningar (KTA19-P600 till P840) ger radiatorenheter av fjärrtyp och horisontella vattentankar installationsflexibilitet samtidigt som full termisk kapacitet bibehålls. Värmeväxlare (skal-och-rör) alternativ finns också för slutna kylsystem.

Täckta modeller: KTA19-G4/G8/P750/P840, KTAA19-G5/G7/G7-8/P818, plus WS och HBJ fjärrstyrda varianter.

KTA38-serien — 800–1400 kVA

KTA38-serien representerar en av Cummins mest krävande termiska utmaningar inom sub-megawattområdet. Total värmeavvisning vid full belastning kan närma sig 800–1000 kW , kräver radiatorenheter med fläktdiametrar upp till Φ1556mm och värmeavledningsområden som når 233,9 m² (KTA38-G9) .

Både fläktdrivna och motordrivna konfigurationer finns i lager. För datacenter, gruvanläggningar och olje- och gasanläggningar där generatoraggregat är installerade inomhus, fjärrstyrda horisontella vattentankradiatorer (WS-typ) och värmeväxlare av platttyp (HBJ-typ) ger den termiska kapaciteten som behövs med flexibel fjärrplacering - upp till flera meters avstånd från motorn.

Täckta modeller: KTA38-G(G2)/G2A/G5/G9, KTAA38-G9A, plus WS och HBJ fjärr- och värmeväxlarvarianter.

QSK-serien — 1000 kW till 4500 kW

QSK-plattformen (QSK19, QSK23, QSK50, QSK60) driver verksamhetskritiska generatoraggregat med hög kapacitet på sjukhus, datacenter, gruvanläggningar och offshore-plattformar. I denna skala, total värmeavvisning kan överstiga 2–4 MW per enhet , vilket gör design av kylsystem till en ingenjörsövning på projektnivå.

Kylare för QSK-motorer är de största i vår Cummins-portfölj. Radiatorn QSK60-G8-P har till exempel en 2714×2619×1205 mm kuvert, 315,5 L vattenkapacitet och 570,7 m² värmeavledningsyta — vilket gör den till en av de mest termiskt intensiva radiatorerna med en enhet i generatoranläggningar. Fyrmotorsdriftskonfigurationer finns tillgängliga för maximalt luftflöde och tillförlitlighetsredundans.

Täckta modeller: QSK19-G4/G11, QSK23-G3, QSK50-G17, QSK60-G4-P/G8-P/G23-P, QST30-G4, K50N-G10.

QSB / QSL / QSX / QSZ-serien — QS-plattform (30–900 kVA)

QS (Quantum System)-plattformen täcker ett brett effektspektrum genom elektroniskt styrda, utsläppskompatibla motorer. Deras integrerade bränsle- och värmeledningssystem resulterar ofta i högre laddluftstemperaturer och mer exakta kylvätsketemperaturkrav jämfört med mekaniska föregångare.

• QSB7-G5: Fläktdiameter Φ900 mm, 73 m² värmeavledningsyta — lämplig för 200 kVA-klassgeneratorer.
• QSL8.9-G4 / QSL9-G7: Mellanklass L9-plattform; både fläktdrivna och motordrivna alternativ med 78,8–88,7 m² spridningsyta.
• QSX15-G8: Högeffekt X15-plattform; 115,3 m² spridningsyta, fläktdiameter Φ1155mm.
• QSZ13-G2/G3/G7/G310: Z13 plattform som täcker 450–600 kVA; värmeavledningsyta 106,5–129,5 m².

Alla radiatorer i QS-serien är designade med kärnflänsspecifikationer optimerade för motorns certifierade kylvätsketemperaturgränser , vilket säkerställer att överensstämmelse upprätthålls utan nedsättning under klassificerade omgivningsförhållanden.

VTA-serien — V-konfiguration med hög uteffekt (500–1200 kVA)

VTA28-motorns V-blocksarkitektur skapar specifika krav på kylvätskedistribution. Radiatorer måste leverera symmetriskt flöde över båda cylinderbankarna för att förhindra termisk obalans. Radiatorerna VTA28-G5 och VTA28-G6 har fläktdiametrar på Φ1260–Φ1460 mm och värmeavledningsområden på 175,3 m² , med djupa kärnor för att hantera de kombinerade mantelns vatten- och oljekylare värmebelastningar som är karakteristiska för stora V-motorer.

Täckta modeller: VTA28-G5, VTA28-G6.

MTA-serien — Marine Cooling Solutions

Marina generatoraggregat baserade på MTA-motorer (Marine Turbocharged Aftercooled) fungerar i miljöer där traditionella luftkylda radiatorer är opraktiska. Våra MTA radiatorer är designade som jacka vattenvärmeväxlare kyls av havsvatten eller råvattenkretsar. Materialalternativ inkluderar kupronickelrörbuntar för saltvattenbeständighet och titanelement för aggressiva offshoremiljöer.

Korrekt havsvattenflöde och silens storlek är avgörande för att upprätthålla rena värmeöverföringsytor. Alla MTA värmeväxlarkonstruktioner överensstämmer med de termostatiska ventilkraven som krävs för att förhindra våt stapling och kondens under lågbelastningsdrift.

Täckta modeller: MTAII-G2A, MTAAII-G3.

QSNT-serien — Naturgas & Bi-Fuel Platforms

Gasdrivna Cummins-generatorer på QSNT-plattformen visar en olika termisk förbränningsprofil jämfört med dieselmotsvarigheter, som vanligtvis körs vid högre laddluftstemperaturer. QSNT radiatorer ingår lågtemperatur efterkylningssektioner för att dämpa knackning samtidigt som kraftuttaget bibehålls över varierande bränslesammansättningar.

QSNT-G3- och QSNT-G4X-enheterna täcker fläktdiametrar upp till Φ945 mm med värmeavledningsytor på 69,5–139,8 m². Varianter av fjärrvärmeväxlare av platttyp (HGPBJ) finns tillgängliga för installationer där radiatorn måste kopplas bort från generatorskåpet.

Täckta modeller: QSNT-G3, QSNT-G4X, QSNT-G3 HGPBJ fjärrtyp.

Hur man väljer rätt Cummins radiator

För att bekräfta rätt radiatorspecifikation för ditt projekt krävs följande information:

1. Motormodell och generatorns modellnummer (t.ex. KTA19-G8, QSX15-G8) — detta bestämmer kärnvärmeavvisningsdata och anslutningsdimensioner.
2. Installationstyp — öppen glidbana, kapell, innesluten i container eller fjärrplacering — avgör om en fläktdriven eller motordriven konfiguration gäller.
3. Platsens omgivande temperatur och höjd — Båda faktorerna påverkar radiatorns kapacitet och kan kräva kompensation för reducering genom större kärnarea eller extra fläkteffekt.
4. Arbetscykel — primäreffekt, kontinuerlig, nödläge — påverkar den termiska marginalen som krävs i konstruktionen.
5. Särskilda miljökrav — exponering för kust/saltvatten, hög temperatur i öknen eller havsvatten — bestämmer material- och ytbehandlingsspecifikationer.

Vårt ingenjörsteam kan korsrefera din motormodell mot vår fullständiga produktionsdatabas och rekommendera den optimala kylarkonfigurationen. Anpassade mått, icke-standardiserade anslutningar och OEM-ersättningskrav är alla inom vår standardservice.
